Куглични вентили са унутрашњим навојем од два дела

Ови дводелни куглични вентили са унутрашњим навојем имају робусно ливено тело и вретену отпорну на избијање, обезбеђујући сигурност и издржљивост. Дизајнирани за свестраност, вентили су усклађени са стандардима вишеструких навоја (НПТ, БСПТ, ДИН 2999, ИСО 228) и подржавају ИСО 5211 директну монтажу актуатора. Са радним притиском од 1000 ПСИ и поштовањем строгих стандарда тестирања као што је АПИ 598, ови куглични вентили са унутрашњим навојем од два дела су направљени за апликације високих перформанси.

Пошаљи упит

Опис производа

Назив: Куглични вентили са унутрашњим навојем од два дела

Материјал: следећа табела

МОК: 100 ком

Пакет: Унутрашње паковање згуснуте врећице са мехурићима и спољно паковање од картона, или транспорт палета за море

Испорука: ДХЛ, УПС, ФедЕк, ЛЦЛ морем итд.

Толеранција: Прецизна ЦНЦ обрада, толеранција ±0,01 мм

Инспекција: немачки ЦММ пуна инспекција, нула дефекта

ОЕМ и ОДМ: ОЕМ и ОДМ прихваћени, брза израда узорака

Време: Строга контрола квалитета, испорука на време

Услуга: Широк избор материјала за прилагођене делове

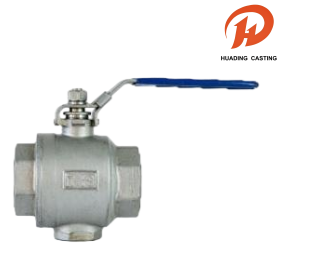

Куглични вентили са унутрашњим навојем од два дела

Ови дводелни куглични вентили са унутрашњим навојем су у складу са стандардима за навој цеви укључујући НПТ, БСПТ, ДИН 2999 и ИСО 228, и имају ИСО 5211 дизајн за директну монтажу за актуаторе заједно са уређајем за закључавање. Одређени за радни притисак од 1000 ПСИ (ПН63) В.О.Г, дводелни куглични вентили са унутрашњим навојем су ригорозно тестирани у складу са стандардима АПИ 598, ГБ/Т 13927 и ИСО 5208 како би гарантовали поуздане перформансе у захтевним апликацијама.

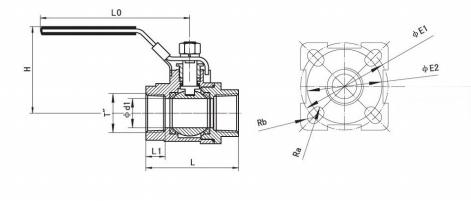

Кугласти вентили Технички карактери и типични цртеж

НОМИНАЛНО	ПИПЕ	ДИМЕНЗИЈА
ДИА. (мм)	ТХРЕАД	д1	L	Л1	H	Л0	Ра	Рб	Е1	Е2
8	1/4	9.2	46.8	10	47.8	80	Р3	Р3	Φ42	Φ36
10	3/8	12.5	52	12	52	80	Р3	Р3	Φ42	Φ36
15	1/2	15	59	13.5	56.5	100	Р3	Р3	Φ42	Φ36
20	3/4	20	65	14.5	58.5	100	Р3	Р3	Φ42	Φ36
25	1	25	76	16.5	74	148	Р3	Р3.5	Φ50	Φ42
32	1 1/4	32	90	19	79	148	Р3	Р3.5	Φ50	Φ42
40	1 1/2	38	101.5	19	92	190	Р3.5	Р4.5	Φ70	Φ50
50	2	50	120.5	22	103	190	Р3.5	Р4.5	Φ70	Φ50
65	2 1/2	65	157	28	118	280	Р4.5	Р5.5	Φ102	Φ70
80	3	80	176	32	118	280	Р4.5	Р5.5	Φ102	Φ70
100	4	100	212	32	144	280	Р5,75	Р6,75	Φ125	Φ102

Списак материјала за куглични вентил

ИМЕ ДЕЛА	МАТЕРИЈАЛ
ТЕЛО	ВЦБ ЦФ8 ЦФ8М
ЦАП	ВЦБ ЦФ8 ЦФ8М
ЛОПТА	СС304 СС304 СС316
СЕАТ	ПТФЕ
СТЕМ	СС304 СС304 СС316
ГЛАНД	СС304
ПАЦКИНГ	ПТФЕ
ГАСКЕТ	ПТФЕ
ВАСХЕР	ПТФЕ
НУТ	СС304
СПРИНГ ВАСХЕР	СС304
ЛОЦКЕР	СС304
ХАНДЛЕ	СС304
ЦОВЕР	ПЛАСТИЦ
